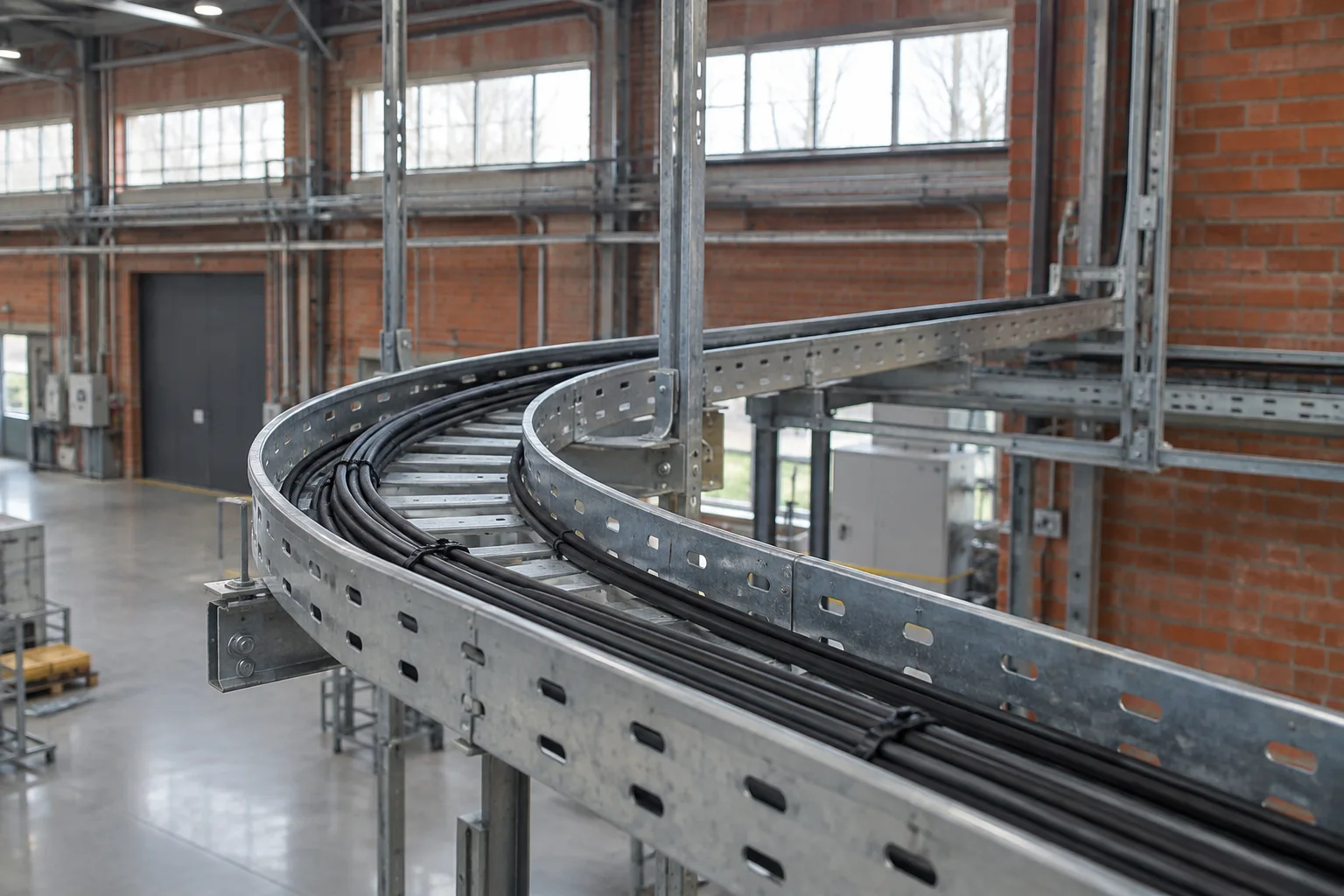

Внутри здания и на эстакаде
В лотках
Где? В цехах, на складах, в подсобках. Как? По старым или новым лоткам, с защитой кабеля на поворотах.
Что учитываем?Заполнение лотка, крепления, радиус изгиба, оболочку кабеля.
Оптические линии · KIT-SVN
Оптоволокно в Новочеркасске
Как связать здания?
Оптикой.
Как проложить оптику? В лотках, трубах, по опорам или в грунте — выбираем по трассе. Свариваем волокна и проверяем линию перед сдачей.
Новочеркасск и пригородТрасса · монтаж · проверка
01 / Какой маршрут?
Одна линия?
Способов прокладки — несколько.
Цех, открытая площадка или дорога между корпусами? У каждого участка своя технология, а на одной линии их легко сочетать.

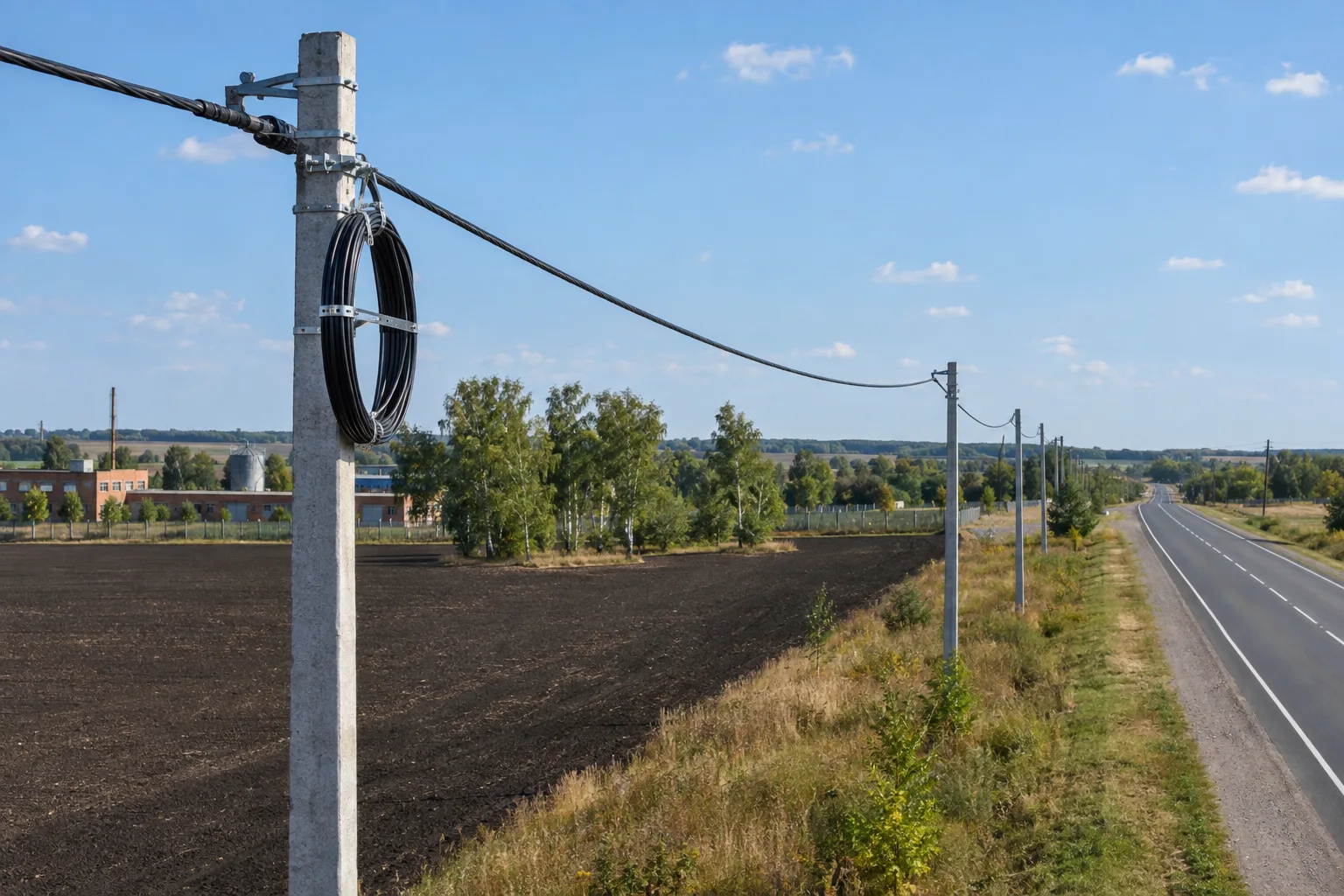

По территории, между корпусами
Подвес по опорам
Когда подходит? На протяжённых участках, где есть опоры и согласован маршрут: самонесущий кабель вешаем на них.
Что учитываем?Какой кабель? Под пролёты, натяжение, ветер и гололёд.

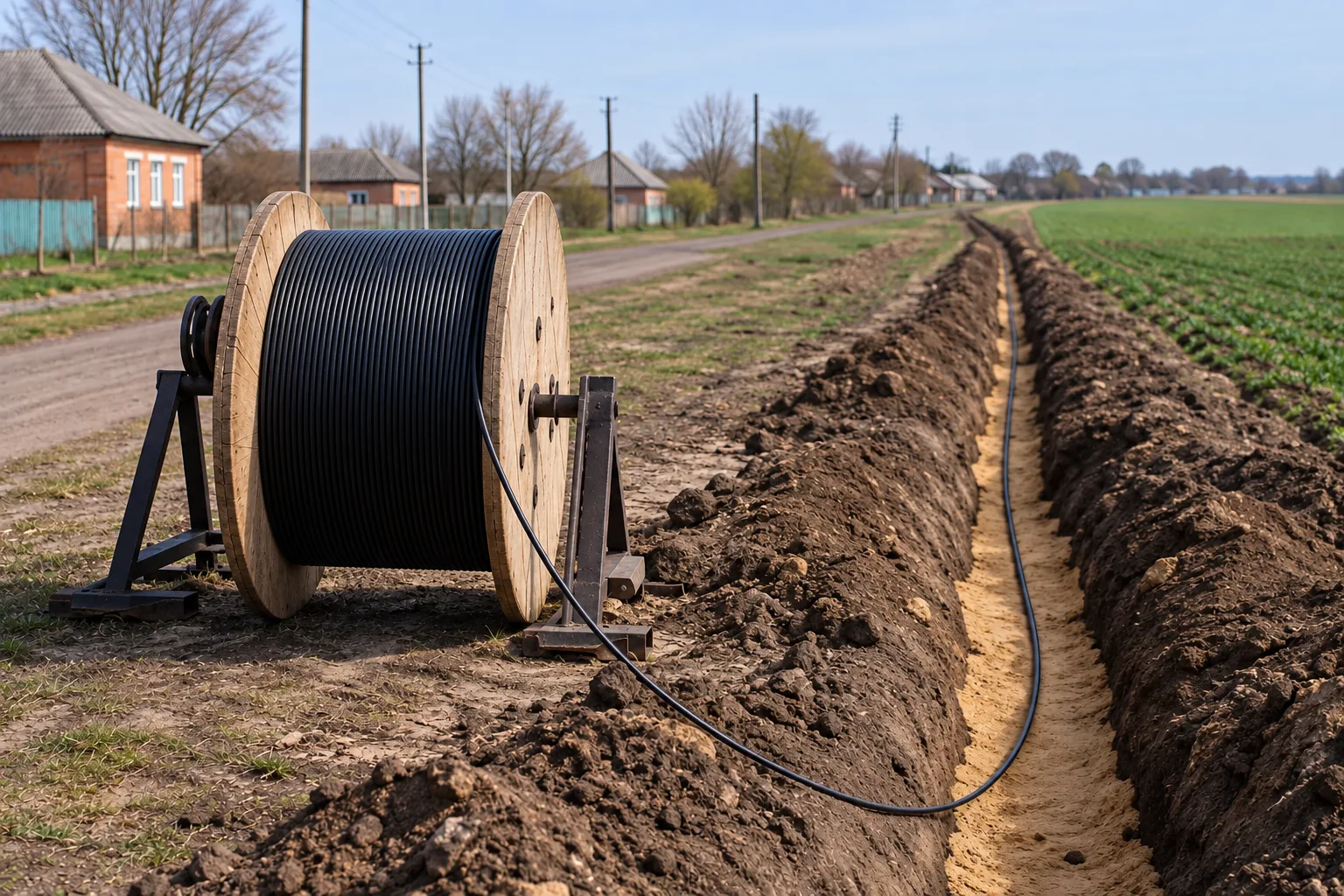

Подземная трасса
Траншея и грунт
Когда нужна подземная линия? Для промплощадок, агрообъектов и отдельно стоящих зданий. Какой кабель? Бронированный или обычный в защитной трубе — по участку.
Что учитываем?Глубина? Подсыпка? Пересечения? Восстановление? Всё по проекту.

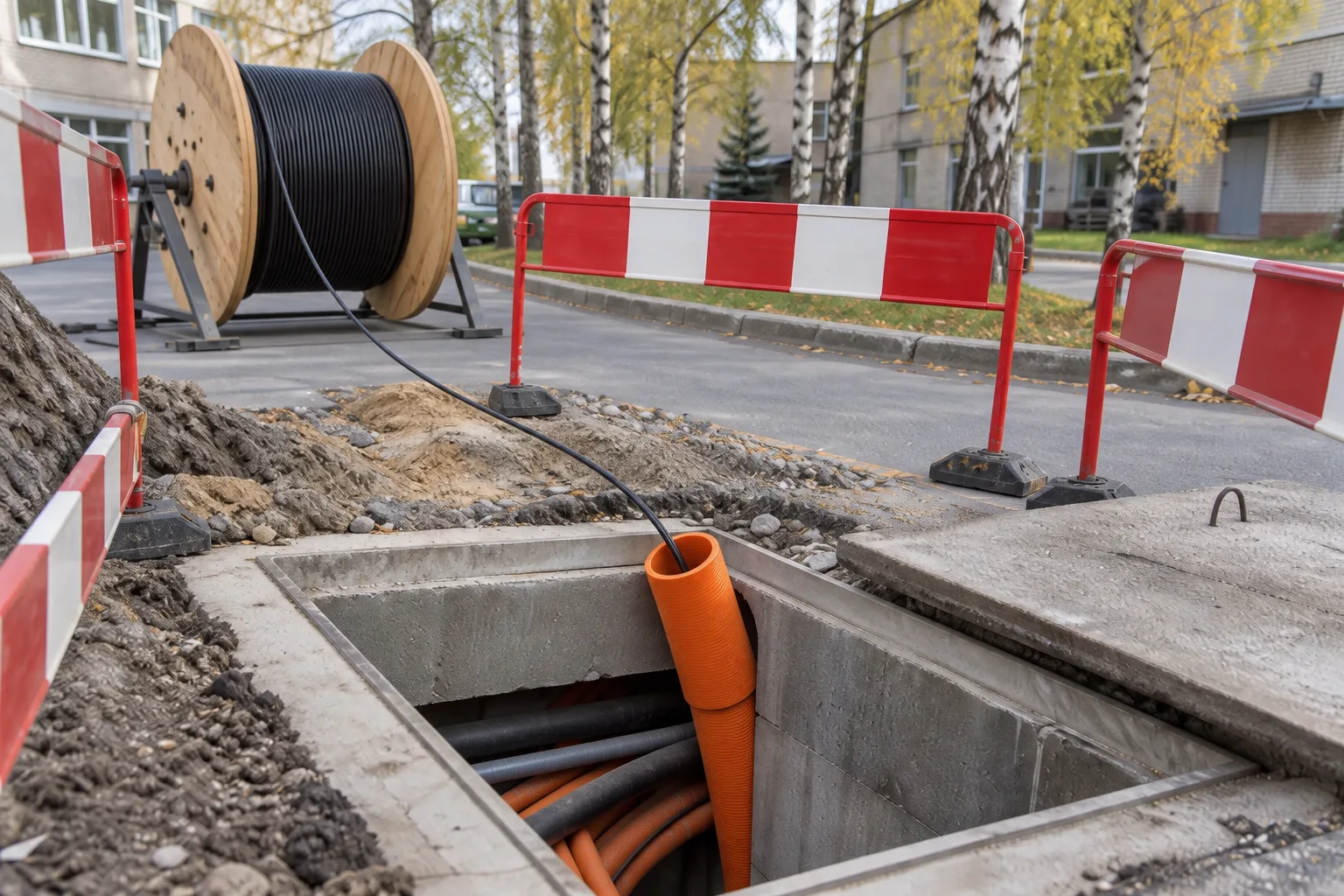

По существующей канализации
Кабельная канализация
Как работаем в канализации? Затягиваем оптику в каналы и ПНД-трубы, но сначала проверяем, проходят ли они, открываются ли колодцы и есть ли место.
Что учитываем?Контролируем усилие, защищаем вводы, оставляем запас.

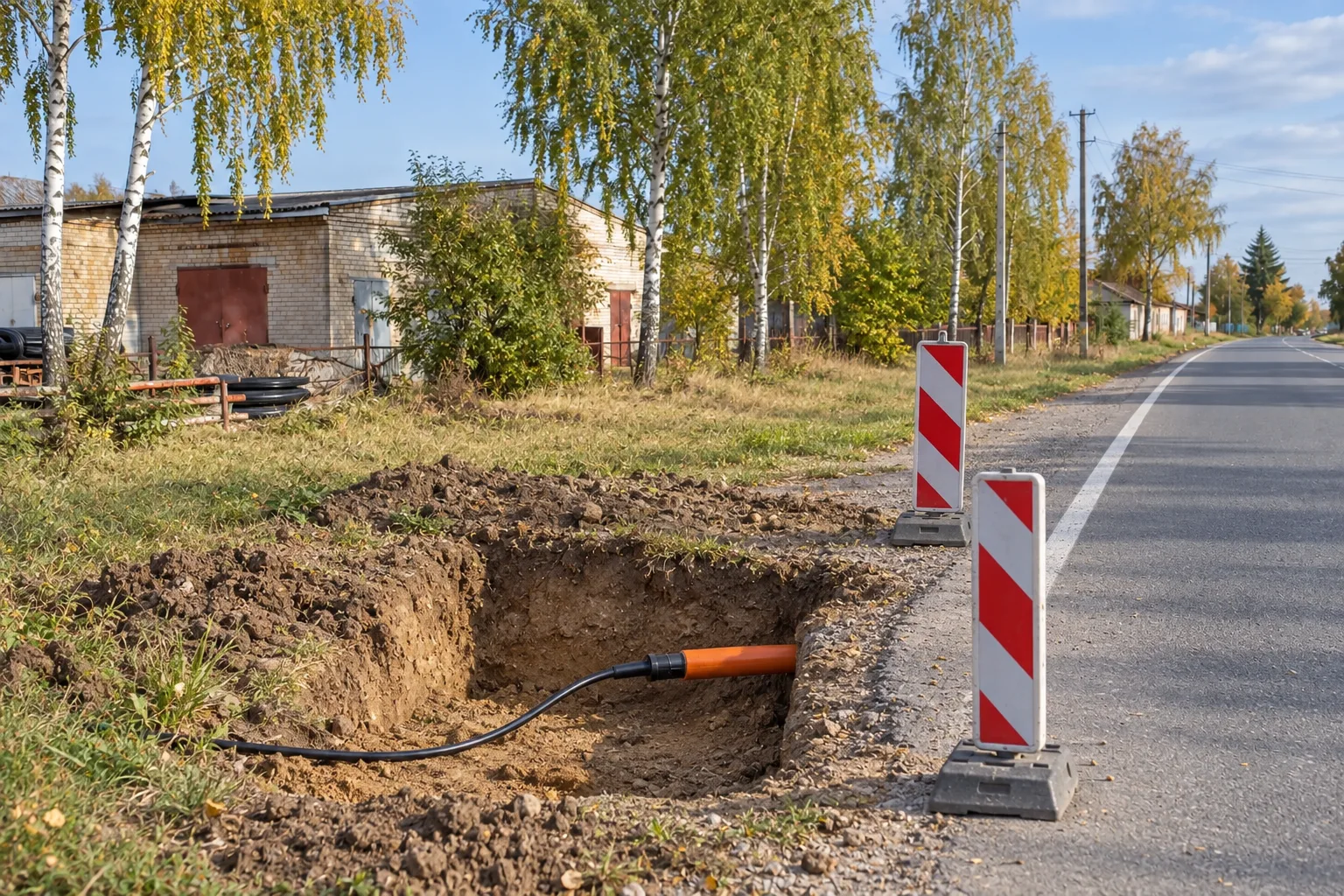

Под дорогами
Переход методом ГНБ
Как пройти под дорогой без траншеи? Горизонтально-направленным бурением с защитной трубой.
Что учитываем?Можно ли? Где коммуникации? Решаем после обследования.

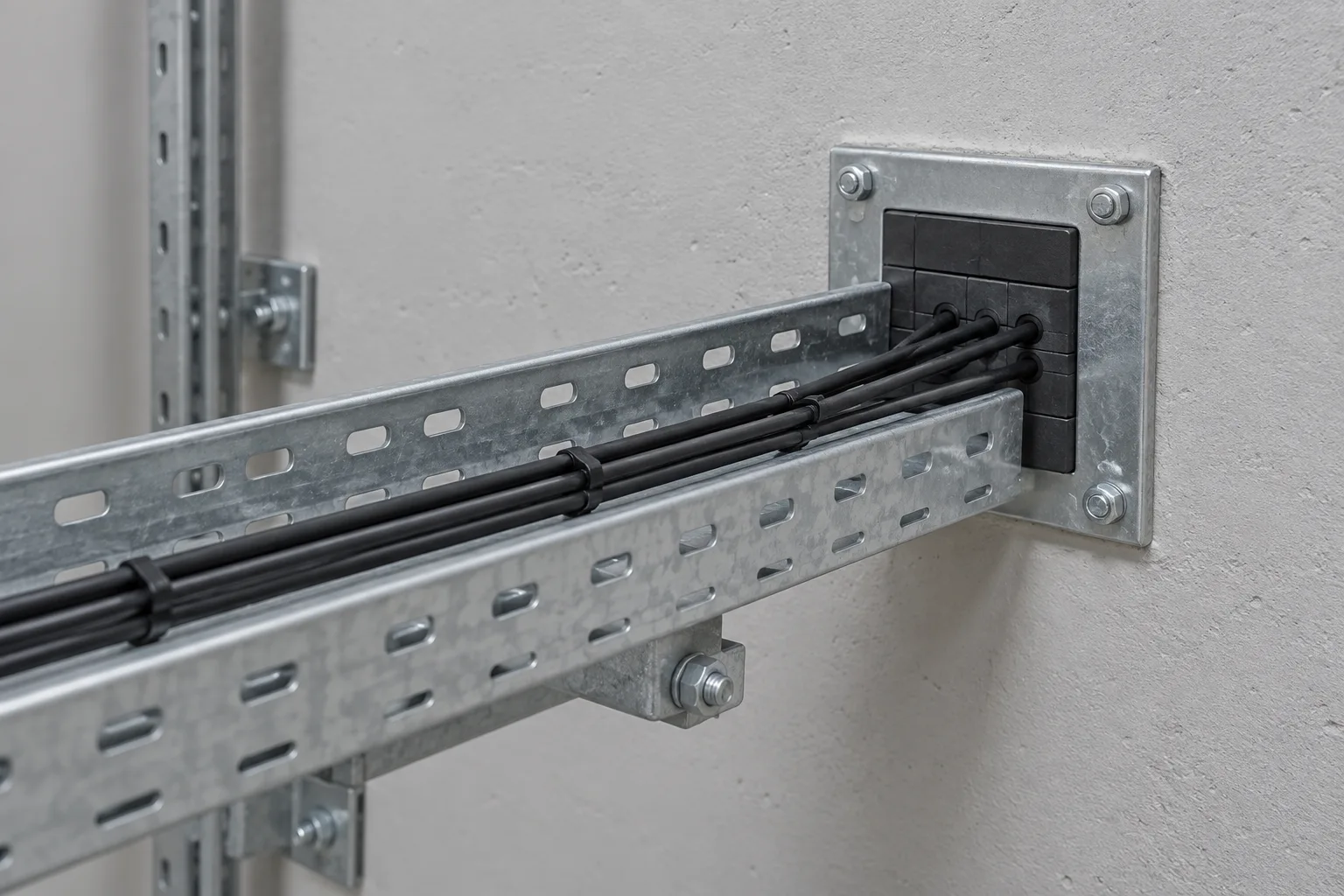

От улицы до кросса
Как заводим в здание
Как оптика попадает в здание? На фасаде — в защитной трубе, сквозь стену — в гильзе, внутри — по коробам и трубам до шкафа или кросса.
Что учитываем?Проходка? Герметизируем. Внутри? Подходящая оболочка и защита.
Есть схема территории?
Пришлите схему с точками — предложим маршрут и сравним варианты.
Какой маршрут лучше?
02 / Насколько качественно?
Проложить кабель?
Это только начало.
Почему? Линия должна передавать сигнал с допустимыми потерями, и состав измерений определяем заранее.
- 01

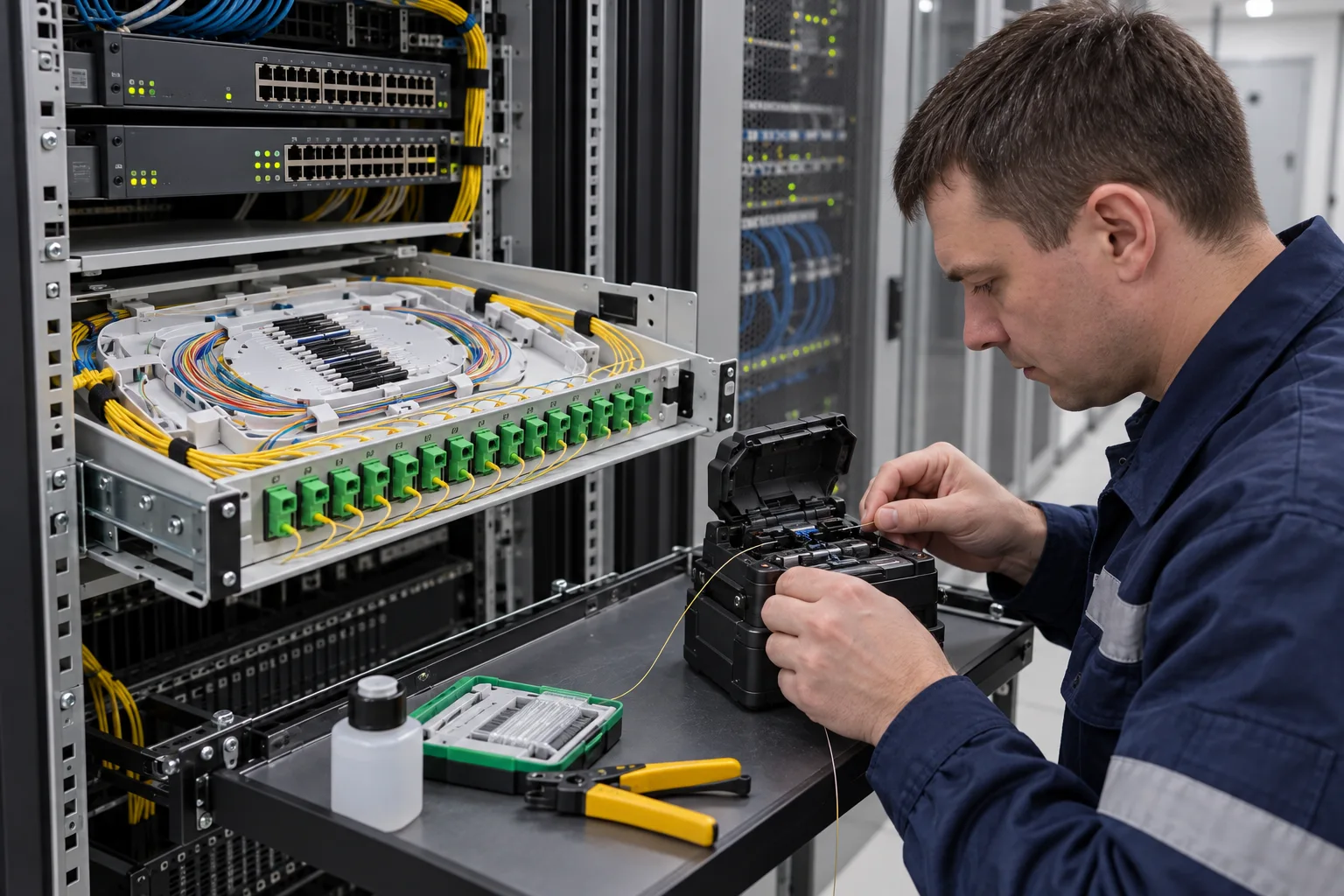

Сварка, муфты, кроссы
Свариваем, защищаем сварки, укладываем запас, маркируем порты.
- 02
Рефлектометр и затухание
Как проверяем? Рефлектометром и измерением затухания. А экран сварочного аппарата? Он не заменяет приёмочные измерения.
- 03
Понятная схема
Что передаём? Схему трассы, распределение волокон и результаты измерений.
03 / Этапы работ
От отметок на плане
до работающей оптики
Что фиксируем до монтажа? Маршрут, материалы, состав работ и условия доступа.
Обследование маршрута
План, точки подключения, коммуникации, ограничения территории.
Какое решение?
Определяем кабель, волокна, защиту, крепления, муфты и кроссы, согласуем смету.
Прокладка и соединение
Готовим трассу, монтируем кабель, делаем вводы и сварку с учётом требований к материалам.
Проверка и передача
Измеряем, маркируем, передаём документацию.
04 / Сколько стоит?
Из чего складывается
стоимость ВОЛС?
Почему не «за метр»? Метр в готовом лотке и метр новой подземной трассы с траншеей — несравнимый объём работ. Поэтому считаем по вашему маршруту.
Получить расчётМаршрут и условия работ
Длина, опоры, лотки, земляные работы, переходы, высота, восстановление.
Кабель и арматура
Конструкция и волокна, трубы, арматура, муфты, кроссы, запас.
Сварки и приёмка линии
Сварки, измерения, маркировка, документы. Активное оборудование? Отдельно.
Работаем рядом
Где прокладываем оптику?
Новочеркасск и пригород
Прокладываем ВОЛС в Новочеркасске и пригороде: между корпусами заводов и учебных зданий, от серверной до проходной, к складам и камерам на дальнем краю территории.
Что нужно для расчёта? Город или посёлок, адрес и точки подключения. Выезд и осмотр обсудим отдельно. Как связаться. Нужна сеть внутри здания? Смотрите монтаж СКС и ЛВС.
05 / Что важно заранее?
Вопросы
об оптике
Не разбираетесь в технике? Поможем и с исходными данными.
Как выбирают способ прокладки?
С маршрута: расстояние, опоры и лотки, канализация, грунт, дороги. Можно ли совмещать? Да, в одной линии — несколько технологий.
Можно ли подвесить любой кабель?
Нет. Для подвеса нужен кабель, рассчитанный на ваши пролёты и ветер, и подходящие зажимы. А опоры? Сначала получаем согласие их владельца.
Что лучше: грунт или ПНД-труба?
От чего зависит выбор? От типа грунта, нагрузки от машин, числа пересечений и того, захотите ли вы позже менять кабель без раскопок. В землю напрямую кладём только бронированный кабель для грунта, трубу подбираем под трассу.
Можно ли использовать лотки, которые уже есть?
Да, если они целые, подходящего сечения и идут куда нужно. Что смотрим? Сколько в них места, нет ли острых кромок, как сделаны повороты. Допустимый изгиб — по паспорту кабеля.
Выполняете ли сварку и проверку линии?
Да. Сварка волокон, муфты, кроссы, маркировка и замеры — всё можем. Протоколы и критерии приёмки прописываем в задании.
Сколько стоит метр ВОЛС?
Сколько стоит? Это зависит от технологии, длины, кабеля, земляных и высотных работ, сварок и замеров. Пришлите план и расстояние — прикинем, а точную смету уточним на объекте.
Подойдёт ли ВОЛС для видеонаблюдения и связи корпусов?
Да. Оптика соединяет узлы в разных зданиях и передаёт данные камер. А питание? Предусматриваем отдельно.
Выезжаете в район?
Да. Наша территория работ — Новочеркасск и пригород. Напишите адрес объекта, чтобы согласовать выезд и обследование трассы.
С чего начать?
Какие точки соединяем?
Пришлите план или опишите, что соединяем, — подберём способ и посчитаем.
manager@kit-svn.ruОткроется почта с шаблоном. Приложите план или фото. Неудобно? Напишите вручную или позвоните.
